اتصالات فولادی پیچی

اتصالات پیش تنیده

یکی از انواع اتصالات فولادی پیچی اتصالات پیش تنیده هستند که اولا پیچ های آن از جنس فولاد پرمقاومت باشد و ثانیا به لحاظ مشخصات هندسی، قابلیت پیش تنیدگی را داشته باشند و ثالثا پیچ ها در هنگام سفت کردن پس از حصول حالت سفتی کامل، به روش مناسبی پیش تنیده شوند. روش های مناسب پیش تنیده کردن یک پیچ شامل روش سفت کردن اضافی مهره، استفاده از واشر نیروسنج، آچار مدرج کالیبره شده، پیچ های کشش کنترل و استفاده از ابزارهای ویژه هستند. حداقل نیروی پیش تنیدگی مطابق با جدول 10-2-9-5 مبحث دهم مقررات ملی ساختمان ویرایش 1404 می باشد.
مقاومت برشی و اتکایی موجود در این نوع اتصالات مشابه با اتصالات اتکایی بوده و از مقاومت لغزشی به وجود آمده بین قطعات صرف نظر می شود. در اتصالات پیش تنیده ، به غیر از اتصالاتی که معیار طراحی آنها نیروی زلزله بوده و می بایست ظوابط فصل طراحی لرزه ای رعایت شود، رعایت شرایط اضافی الزامی نیست. استفاده از این نوع اتصالات علاوه بر مواردی که در مبحث دهم ذکر شده است، در شرایط زیر الزامی است.
1- در اتصالات اعضای فشاری ساخته شده
2- در اتصالاتی که تحت اثر ارتعاش، احتمال شل شدگی پیچ ها وجود داشته باشد.
3- در مواقعی که اتصال تحت اثر نیروی رفت و برگشتی قابل ملاحظه قرار دارد.
4- در مواقعی که اتصال تحت اثر خستگی بدون برگشت جهت بار قرار دارد.
5- کلیه پیچ ها در رده مقاومتی A490 مطابق با استاندارد ASTM و 10.9 مطابق با استاندارد EN و ISIRI و بالاتر که تحت اثر نیروهای کششی همراه با نیروی برشی یا بدون آن و یا بدون اثر خستگی قرار دارند.

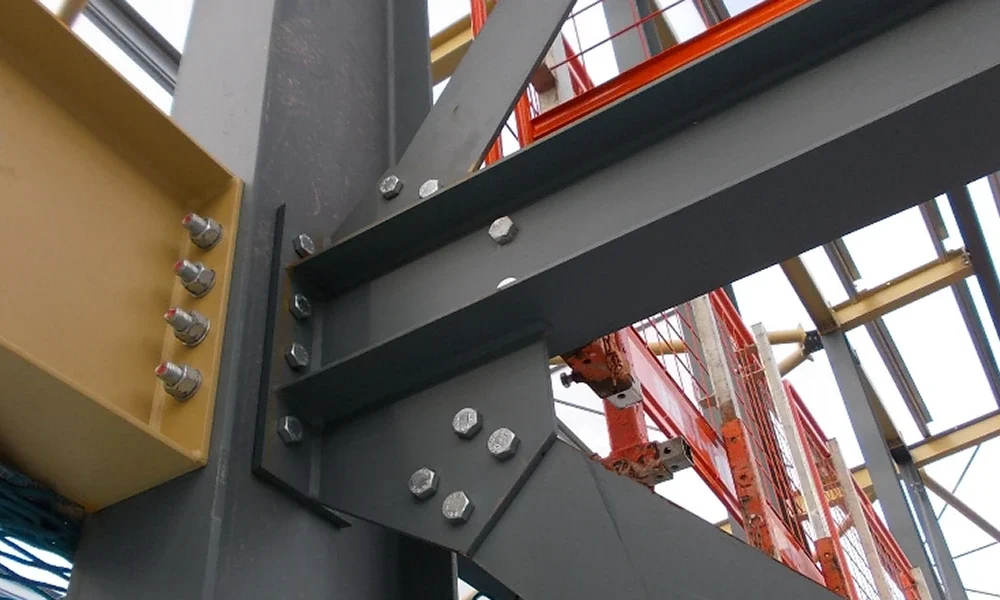

از جمله اتصالات پیش تنیده مورد استفاده در پروژهای عمران سازه، اتصال رفتر به ستون در پروژه طراحی سوله اردبیل می باشد که ساخت آن توسط شرکت مهندسی نقشه ماشین انجام شد.
