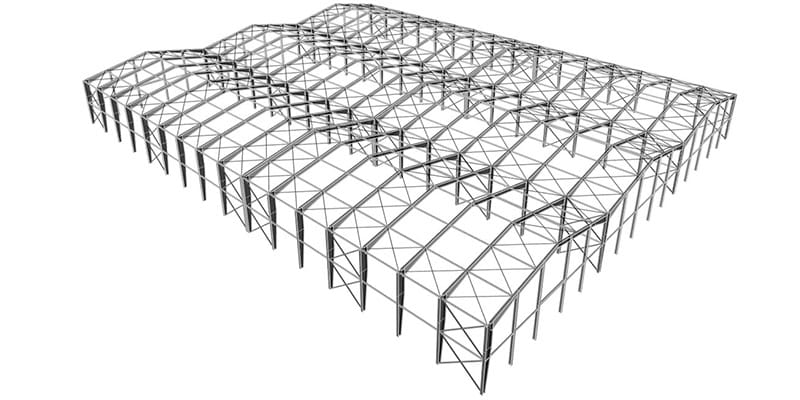

طراحی سوله اردبیل به صورت سه دهانه 26.5 متری و به طول 96.5 متر می باشد که سیستم باربر جانبی آن در جهت عرضی قاب خمشی و در جهت طولی مهاربندی می باشد.

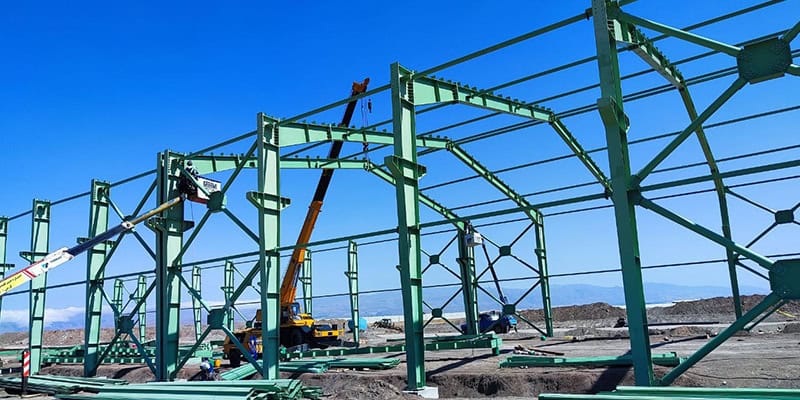

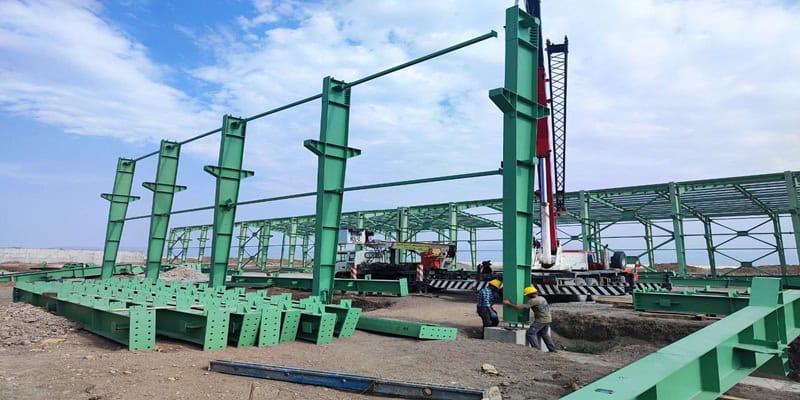

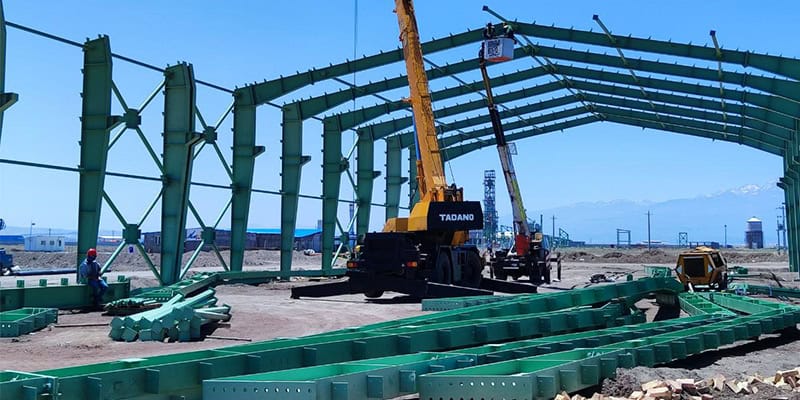

طراحی سوله اردبیل در سال 1403 و به سفارش شرکت مهندسی نقشه ماشین انجام گرفت. ساختار سوله به صورت سه دهانه 26.5 متری و به طول 96.5 متر می باشد. سیستم باربر جانبی این سوله در جهت عرضی قاب خمشی متوسط و در جهت طولی سیستم مهاربند همگرا معمولی می باشد. هر سه دهانه این سوله مجهز به جرثقیل سقفی می باشد. کلیه اتصالات اعضا به صورت پیچ مهره ای بوده و قطعات به صورت کامل در کارخانه شرکت مهندسی نقشه ماشین ساخته شده و در محل سایت پروژه با پیچ مونتاژ شده اند. در ابتدا سیستم باربر جانبی در جهت عرضی قاب خمشی متوسط فرض شده بود. با وجود ممنوعیت استفاده از سیستم با شکل پذیری معمولی مطابق با استاندارد 2800، طراحی سازه با سقف سبک مشابه با سوله با استفاده از قاب خمشی متوسط عملا با رعایت کلیه ضوابط مبحث دهم بخصوص در زمینه طراحی اتصالات اممکان پذیر نمی باشد. البته آیین نامه طرح لرزه ای آمریکا و نشریه 38 وزارت نفت، با در نظرگیری ضوابط خاصی شامل محدودیت در ارتفاع سازه و بارهای وارد به سقف و دیوارها، استفاده از سیستم قاب خمشی با شکل پذیری معمولی را در ناحیه با خطر بسیار بالا مجاز می داند. در این پروژه با دستور مشاور کارفرما قاب خمشی متوسط استفاده شد و اتصال تیر به ستون بر اساس نشریه 264 طراحی گردید. هر چند در پیش نویس ویرایش پنجم استاندارد 2800 به این موضوع توجه شده و در این بخش دیگر تفاوتی بین آیین نامه های یاد شده وجود نخواهد داشت. اتصالات رفتر به ستون در این پروژه از نوع پیش تنیده بوده که در مورد این اتصالات در مقاله اتصالات فولادی پیچی به صورت کامل شرح داده شده است.
